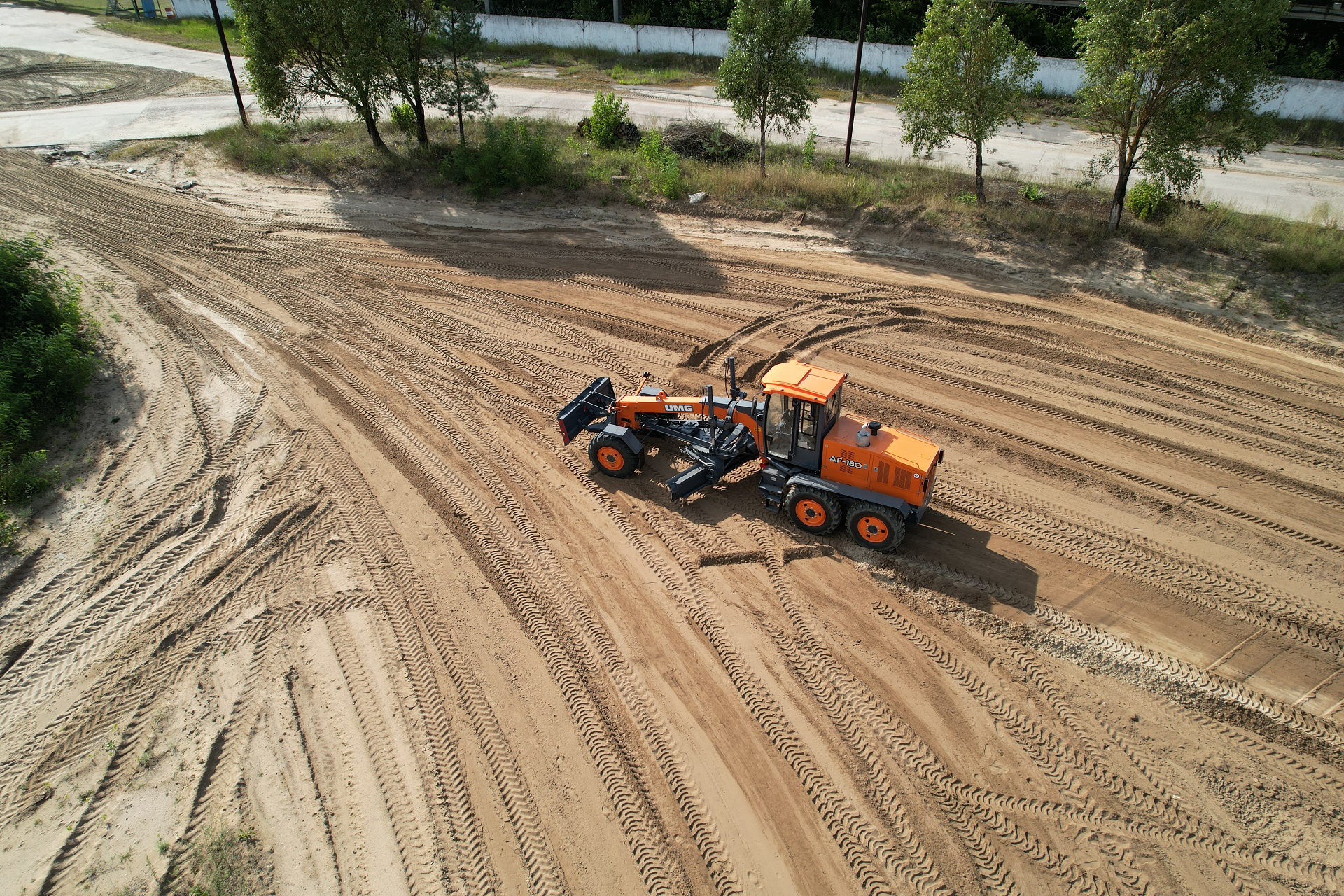

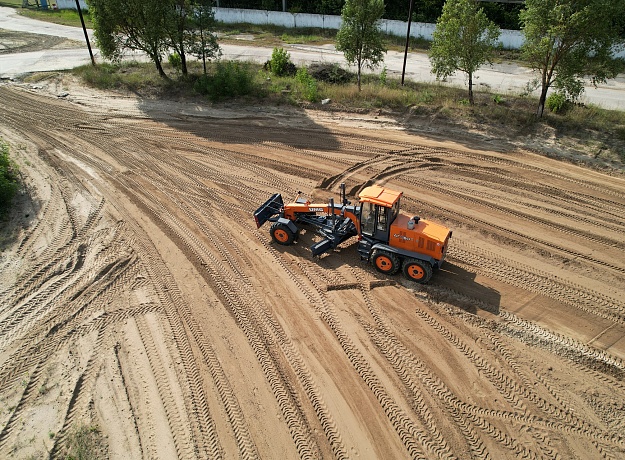

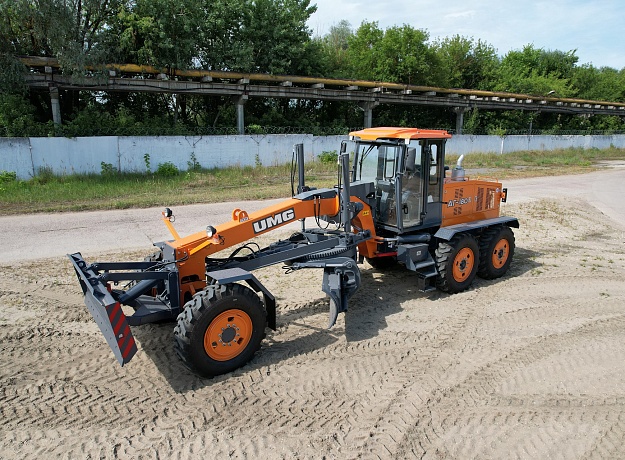

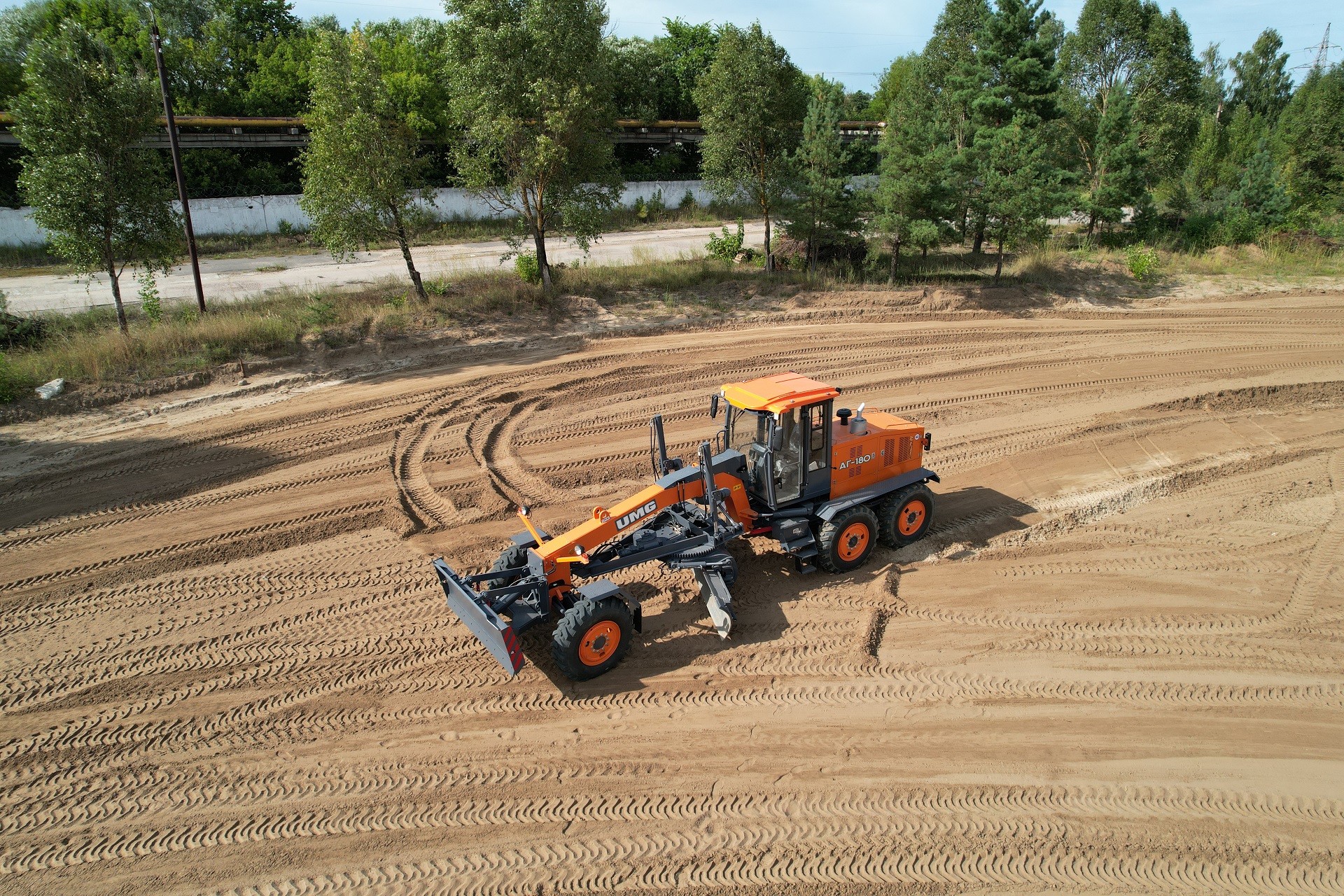

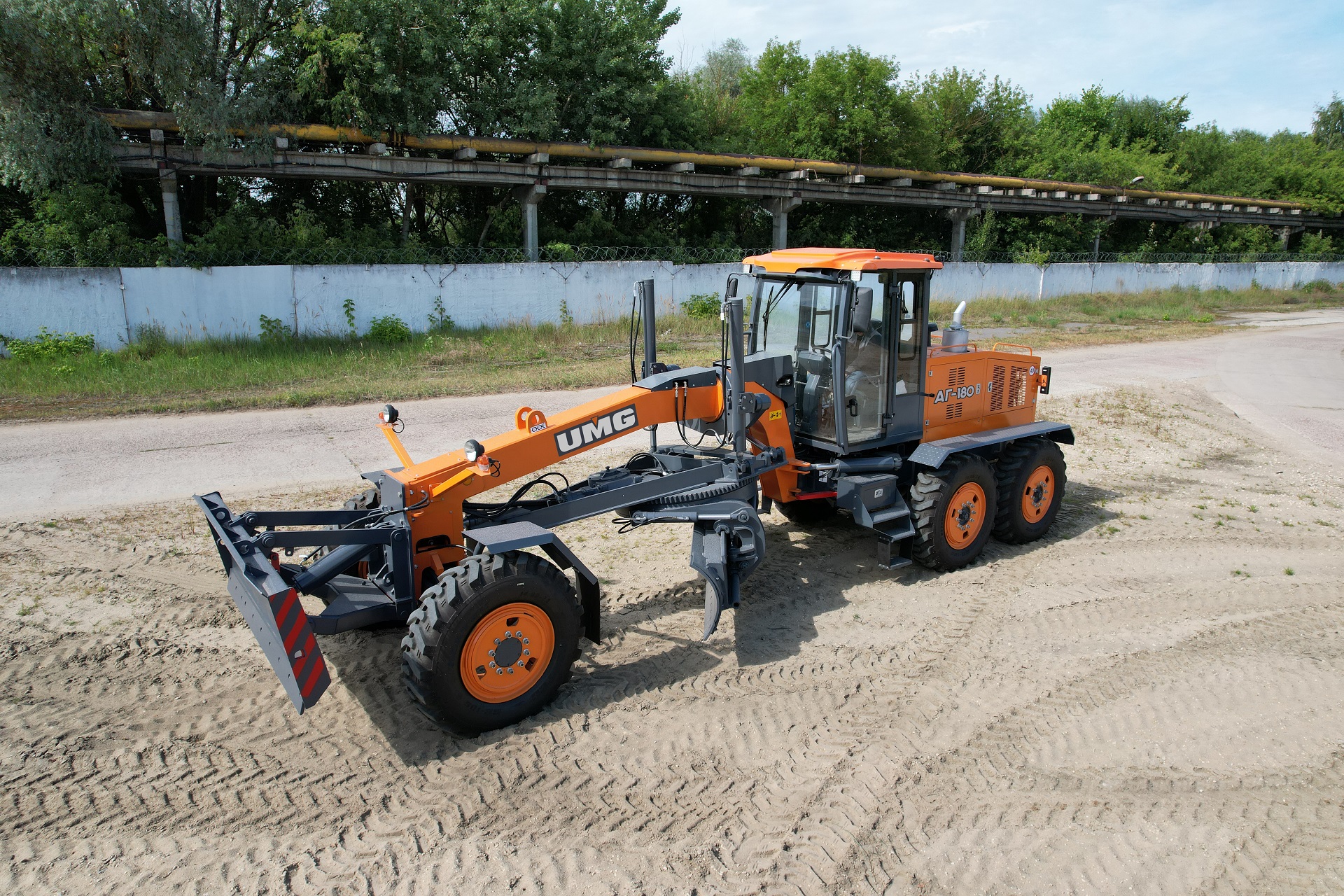

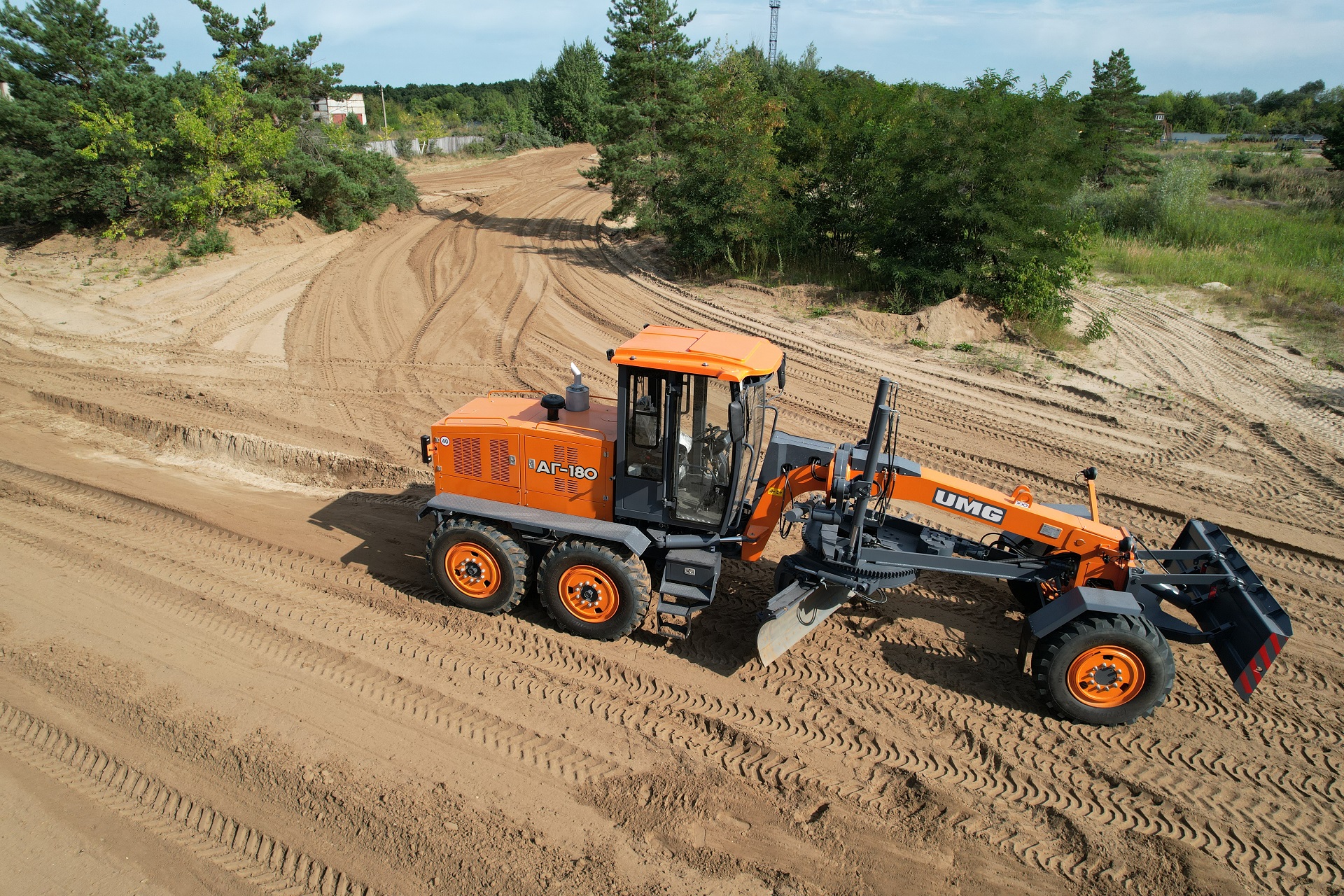

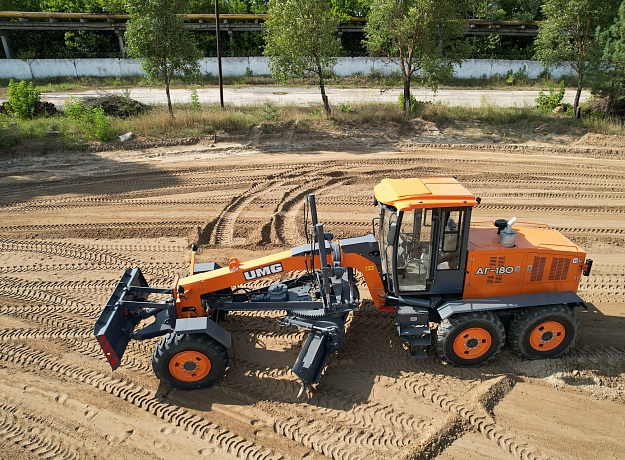

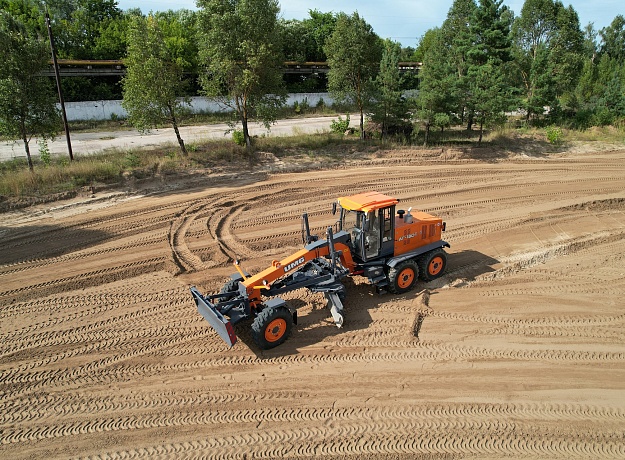

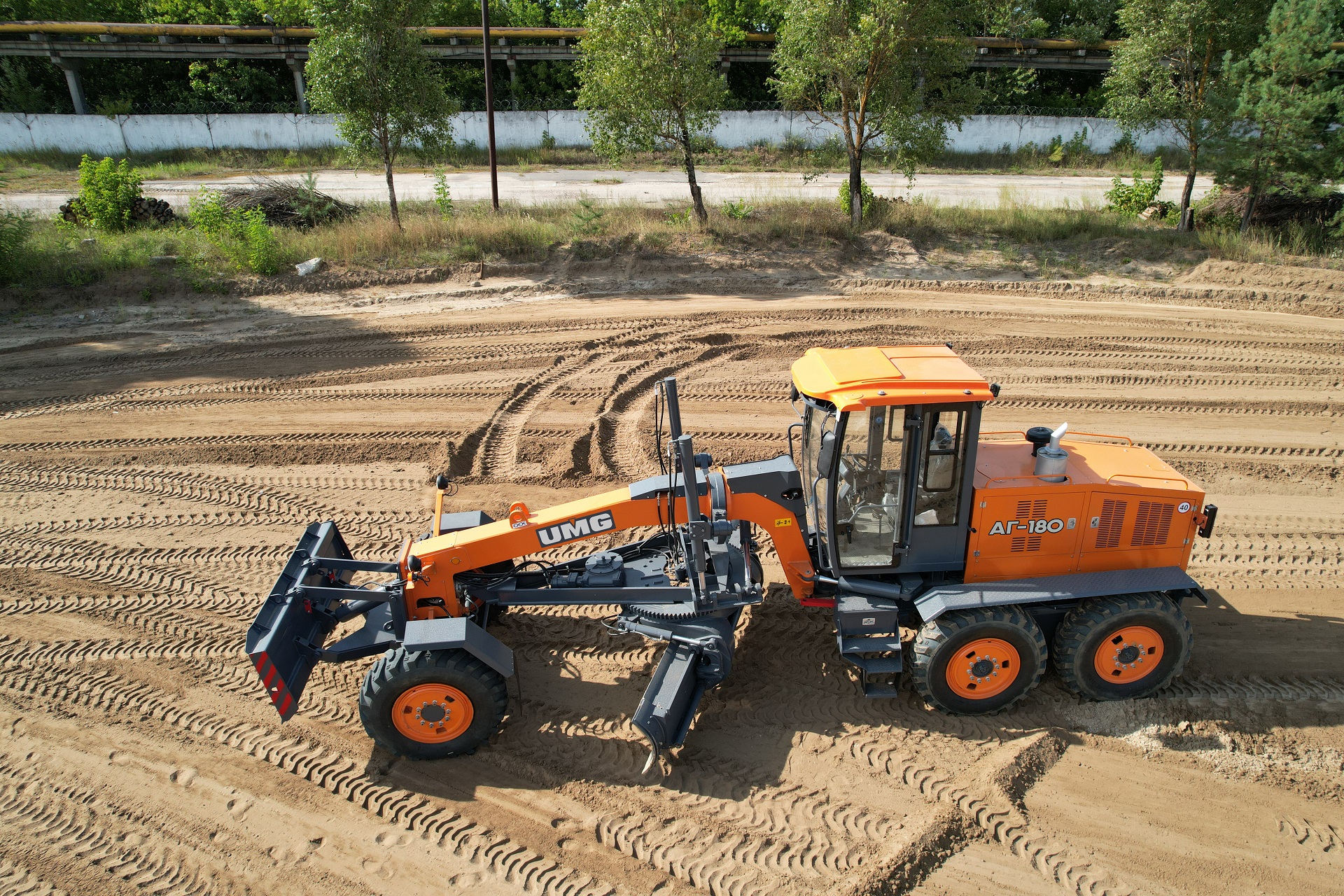

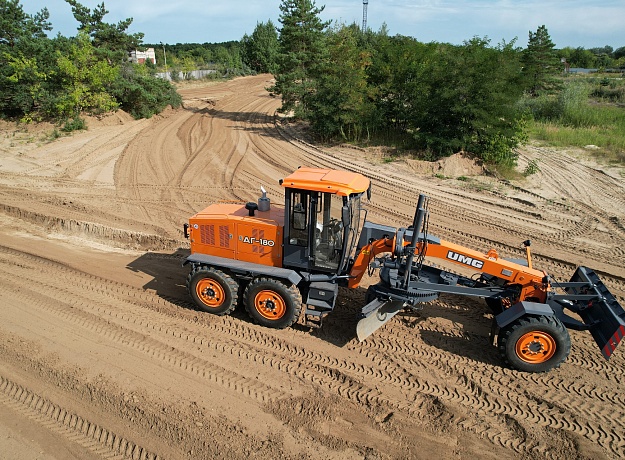

АГ-180

АГ-180

  • Эксплуатационная масса, т 16,9
  • Модель двигателя ЯМЗ-236М2-73
  • Мощность двигателя, кВт (л.с.) 132 (180)
Посмотреть все характеристики

Необходимо уточнить цену, оставьте свои контактные данные, мы с вами свяжемся.



Отправить
Обзор Характеристики Брошюра Галерея
  • Обновлённая кабина автогрейдера соответствует требованиям безопасности FOPS, ROPS. Обеспечивает полный визуальный контроль рабочей зоны и комфортные условия для оператора.
  • Новые органы управления рабочим оборудованием - короткие рычаги с малым ходом, установленные на регулируемой рулевой колонке
  • Полноповоротный грейдерный отвал обеспечивает высокие технологические возможности автогрейдера
  • Зубчатый венец внешнего зацепления в поворотном круге тяговой рамы позволяет изменять положение грейдерного отвала под нагрузкой
  • Новый карданный привод нового тандемированного гидронасоса повышает надёжность машины
  • Новая капотная система с дверями и лючками обеспечивает удобный доступ к точкам обслуживания.
  • Новый топливный бак увеличенного объема с удобной заправкой с уровня земли.
Технические характеристики АГ-180 (МКПП) АГ-180 (ГМП)
Силовая установка
Двигатель, модель, тип ЯМЗ-236М2-73 ЯМЗ-236М2-46
6-ти цилиндровый, V-образный, дизельный, с водяным охлаждением, без наддува 6-ти цилиндровый, V-образный, дизельный, с водяным охлаждением, без наддува
Мощность, кВт (л.с.) / при оборотах (об/мин) 132 (180) / 2100 132 (180) / 2100
Максимальный крутящий момент (Н м) / при оборотах (об/мин) 667 / 1400 667 / 1400
Рабочий объем (л) 11,15 11,15
Диаметр и ход поршня (мм) 130 / 140 130 / 140
Удельный расход топлива при номинальной мощности, г/кВт ч 220 220
Аккумуляторные батареи 2 шт. 6СТ-190N3 2 шт. 6СТ-190N3
Генератор (В / А) 28 / 80 28 / 80
Напряжение бортовой электросети 24 24
Управление оборотами двигателя механическое механическое
Воздушный фильтр сухого типа сухого типа
Гидравлическая система
Тип гидросистемы Постоянного объема Постоянного объема
Гидрораспределитель управления рабочим оборудованием, тип 1 шт. 6-ти секционный с 6-ю гидрозамками 1 шт. 6-ти секционный с 6-ю гидрозамками
Гидрораспределитель управления вспомогательными операциями, тип 4-е шт. односекционные с дискретным электроуправлением 4-е шт. односекционные с дискретным электроуправлением
Гидронасос привода рабочего оборудования, тип Шестеренный НШ-32 (в тандеме с НШ-16) Шестеренный НШ-32 (в тандеме с НШ-16)
Подача насоса, л/мин, при номинальных оборотах двигателя 67,2 67,2
Номинальное давление в гидросистеме привода рабочего оборудования (МПа) 14 14
Гидронасос рулевого управления (тип, подача, производитель) Шестеренный НШ-16 (в тандеме с НШ-32) Шестеренный НШ-16 (в тандеме с НШ-32)
Привод гидронасосов рулевого управления и привода рабочего оборудования, тип карданный, с носка коленвала установлен на коробке передач
Рама
Рама шасси, тип Рама грейдера – шарнирно-сочленённая, сварная. Основа передней части рамы - наклонная балка коробчатого сечения с кронштейнами для монтажа элементов рабочего оборудования. Задняя часть рамы имеет силовой контур для монтажа силовых агрегатов и навесного оборудования. Поворот рамы влево и вправо осуществляется 2-мя гидроцилиндрами. Стабильность фиксации рамы в требуемом положении обеспечивается гидрозамками. Рама грейдера – шарнирно-сочленённая, сварная. Основа передней части рамы - наклонная балка коробчатого сечения с кронштейнами для монтажа элементов рабочего оборудования. Задняя часть рамы имеет силовой контур для монтажа силовых агрегатов и навесного оборудования. Поворот рамы влево и вправо осуществляется 2-мя гидроцилиндрами. Стабильность фиксации рамы в требуемом положении обеспечивается гидрозамками.
Угол поворота шарнирно-сочленённой рамы ± 26 ± 26
Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм 1200 1200
Технические характеристики АГ-180 (МКПП) АГ-180 (ГМП)
Поворотный круг
Поворотный круг, тип Тип - неполноповоротный
(опция)
Изменение угла захвата грейдерного отвала осуществляется гидроцилиндрами. Гидроконтур оснащен демпфирующими предохранительными клапанами.		 Тип – полноповоротный.

Изменение угла захвата грейдерного отвала осуществляется гидромотором и червячным редуктором, . шестерня на выходном валу которого входит в зацепление с наружным зубчатым венцом круга.		 Тип - неполноповоротный
(опция)
Изменение угла захвата грейдерного отвала осуществляется гидроцилиндрами. Гидроконтур оснащен демпфирующими предохранительными клапанами.		 Тип – полноповоротный.

Изменение угла захвата грейдерного отвала осуществляется гидромотором и червячным редуктором, . шестерня на выходном валу которого входит в зацепление с наружным зубчатым венцом круга.
Диаметр круга, мм 1484 1484 1484 1484
Число зажимных пластин 3 4 3 4
Привод поворотного круга 2 гидроцилиндра Аксиально-поршневой гидромотор 56 см³ и червячный редуктор 2 гидроцилиндра Аксиально-поршневой гидромотор 56 см³ и червячный редуктор
Угол поворота отвала в плане (град) ± 65 ± 360 ± 65 ± 360
Тяговая рама
Тяговая рама, тип Сварная, Т-образная Сварная, А-образная Сварная, Т-образная Сварная, А-образная
Рабочее оборудование
Грейдерный отвал, длина / высота (мм) 3810 / 630 3810 / 630
Боковой вынос отвала вправо/влево (мм) 700 / 700 700 / 700
Боковой сдвиг поворотного круга вправо/влево (мм) 660 / 760 660 / 760
Диапазон изменения угла резания ножа грейдерного отвала (град.) 30 - 70 30 - 70
Вылет грейдерного отвала за пределы колеи, вправо / влево, рама прямая (мм) 2293 / 2329 2293 / 2329
Вылет грейдерного отвала за пределы колеи, вправо / влево, рама изогнута (мм) 2931 / 3137 2931 / 3137
Максимальный угол откоса для зачистки отвалом (град.) 90 90
Высота подъема грейдерного отвала в транспортном положении (мм) 400 400
Заглубление грейдерного отвала ниже опорной поверхности (мм) 400 400
Бульдозерный неповоротный отвал, длина / высота с ножом (мм) 2475 / 880 2475 / 880
Опускание отвала ниже опорной поверхности (мм) 100 100
Рулевое управление
Рулевой механизм Гидростатическое рулевое управление. Гидростатическое рулевое управление.
Насос-дозатор в блоке со следящим гидро-распределителем. Имеются предохранительный, обратный, противоударный и противовакуумный клапаны Насос-дозатор в блоке со следящим гидро-распределителем. Имеются предохранительный, обратный, противоударный и противовакуумный клапаны
Минимальный радиус поворота по внешнему колесу (мм) 8000 8000
Технические характеристики АГ-180 (МКПП) АГ-180 (ГМП)
Параметры хода
Колесная формула 1 х 2 х 3
Муфта сцепления Однодисковая, постоянно замкнутого типа. Механическое управление с гидроусилителем. Однодисковая, постоянно замкнутого типа. Выполняет функцию гасителя крутильных колебаний.
Коробка перемены передач Механическая Гидромеханическая (с гидротрансформатором)
Число передач вперед / назад 06.фев 06.мар
Скорости передвижения вперед / назад (км/ч) 1 - 4,6 / 3,85 1 - 4,51 / 4,51
2 - 7,1 / 14,5 2 - 8,94 / 11,79
3 - 10,2 3 - 11,79 / 25,96
4 - 17,2 4 - 20,66
5 - 26,6 5 - 25,96
6 - 38,3 6 - 39,61
Передний мост Управляемый, не приводной, с балансирным креплением к раме Управляемый, не приводной, с балансирным креплением к раме
Угол наклона колес переднего моста ± 18 ± 18
Угол качания балки переднего моста ± 16 ± 16
Дорожный просвет под передним мостом, мм 600 600
Тандемная тележка Не управляемая, приводная. Состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров) Не управляемая, приводная. Состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров)
Центральный редуктор (мост) С самоблокирующимся дифференциалом и двумя планетарными передачами С самоблокирующимся дифференциалом и двумя планетарными передачами
Бортовые редукторы (балансиры) С шестеренными передачами С шестеренными передачами
Угол качания балансиров (град) ± 15 ± 15
Стояночный тормоз Дисковый, сухого типа, с механическим управлением Дисковый, сухого типа, с механическим управлением
Рабочие тормоза Колодочные с гидроприводом, двухконтурные, с пневмогидроаккумуляторами Колодочные с гидроприводом, двухконтурные, с пневмогидроаккумуляторами
Максимальное тяговое усилие (кН) 130 130
Стандартные шины, размерность 14.00-24 PR16 14.00-24 PR16
Заправочные емкости
Топливный бак (л) 300 300
Система охлаждения двигателя (л) 50 50
Система смазки двигателя (л) 30 30
Балансир задней тележки (каждого) (л) 24 24
Картер заднего моста (л) 30 30
Коробка передач (л) 8 30
Гидравлическая система, включая гидробак (л) 200 200
Гидравлический бак (л) 160 160
Эксплуатационная масса
Эксплуатационная масса (т) 16,9 17,1
Стандартное оснащение, бульдозерный отвал, все заправочные емкости заполнены по нормативу, в кабине оператор 75 кг.
Нагрузка на переднюю ось, кг 5820 5880
Нагрузка на тандемную тележку, кг 11080 112200
Масса с бульдозерным отвалом и задним рыхлителем 18 18,2
Неповоротный бульдозерный отвал, масса комплекта (кг) 830 830
Габаритные размеры
Общая длина без бульдозерного отвала и рыхлительного оборудования (мм) 8560 8560
Общая длина только с передним бульдозерным отвалом (мм) 9460 9460
Общая длина только с задним рыхлительным оборудованием (мм) 9640 9640
Общая длина с бульдозерным отвалом и рыхлительным оборудованием (мм) 10860 10860
Ширина при транспортировке (мм) 2550 2550
Общая высота по кабине (мм) 3480 3480
Общая высота по кабине с маяком (мм) 3555 3555
Высота по капоту (мм) 2300 2300
Колесная база грейдера / балансирной тележки (мм) 6208 / 1495 6208 / 1495
Ширина колеи, передних / задних колес (мм) 2072 / 2068 2072 / 2068
Минимальный дорожный просвет (мм) 350 350
Сервисные и гарантийные интервалы
Минимальный межсервисный интервал (моточ) 500 500
Гарантийный срок (мес./моточ) 12 / 1500 12 / 1500
Стандартное оборудование
Кабина FOPS / ROPS да да
Две распашные стеклянные двери для входа в кабину да да
Стеклоочиститель на лобовом и заднем стекле да да
Рулевая колонка с регулировкой угла наклона и высоты да да
Сиденье машиниста с механической подвеской, ремнем безопасности да да
Проблесковый маяк на крыше кабины да да
Держатель номерного знака с подсветкой да да
Отопитель кабины да да
Фонари рабочего освещения да да
Ходовые осветительные приборы да да
Подножки для входа в кабину справа и слева да да
Подогрев зеркал заднего вида да да
Передний бульдозерный отвал да да
Штатные места для крепления ОБГ да да
Полноповоротное грейдерное оборудование с углом поворота отвала ±360°, с червячным редуктором и аксиально-поршневым гидромотором объемом 56 см³ да да
Оборудование по заказу
Кондиционер опция опция
Предпусковой подогреватель двигателя опция опция
Аудиоподготовка / стерео FM / mp3 проигрыватель опция опция
Автоматическая система нивелирования 2D и 3D опция опция
Снегоочистительные ножи опция опция
Удлинитель отвала опция опция
Автоматическая централизованная система смазки шарниров опция опция
Камера заднего вида опция опция
Дополнительный проблесковый маяк опция опция
Подогрев топливного фильтра опция опция
Модуль ГЛОНАСС опция опция
Автономный отопитель кабины опция опция
Установка запасного колеса для транспортного применения опция опция
Неполноповоротное грейдерное оборудование с углом поворота отвала ±65°, с двумя гидроцилиндрами и демпфирующими предохранительными клапанами. опция опция
Бульдозерный поворотный отвал
Длина / высота (мм) 2970 / 840 2970 / 840
Угол поворота отвала в плане (град) 70 (±35) 70 (±35)
Опускание отвала ниже опорной поверхности (мм) 150 150
Масса комплекта (кг) 1270 1270
Рыхлитель-кирковщик заднего расположения
Число зубьев 3 3
Ширина по осям крайних зубьев (мм) 1460 1460
Глубина рыхления (мм) 300 300
Количество гидроцилиндров 2 2
Масса комплекта (кг) 1100 1100
Отвал боковой грейдерный ОБГ
Назначение Профилирование и очистка от снега обочин, кюветов, дорожного полотна, откосов. Профилирование и очистка от снега обочин, кюветов, дорожного полотна, откосов.
Длина / высота отвала (мм) 2680 / 720 2680 / 720
Вынос за колею (мм) 810 810
Угол обрабатываемого откоса насыпи, град. 30 30
Угол обрабатываемого откоса дамбы, град. 30 30
Угол установки отвала относительно продольной оси автогрейдера, град. 0…50 0…50
Высота дорожного ограждения, за которым ведется работа (мм) нет нет
Управление оборудованием электрогидравлическое электрогидравлическое
Масса оборудования (кг) 950 950
Отвал боковой грейдерный ОБГ-2
Назначение Очистка от снега обочин, кюветов, дорожного полотна, откосов. Уборка снега за дорожными ограждениями. Очистка от снега обочин, кюветов, дорожного полотна, откосов. Уборка снега за дорожными ограждениями.
Длина / высота отвала (мм) 2850 / 725 2850 / 725
Вынос за колею (мм) 4200 4200
Угол обрабатываемого откоса насыпи / дамбы, град. 15 / 30 15 / 30
Угол установки отвала относительно продольной оси автогрейдера, град. 0…50 0…50
Высота дорожного ограждения, за которым ведется работа (мм) 900 900
Управление оборудованием электрогидравлическое электрогидравлическое
Масса оборудования (кг) 1600 1600
